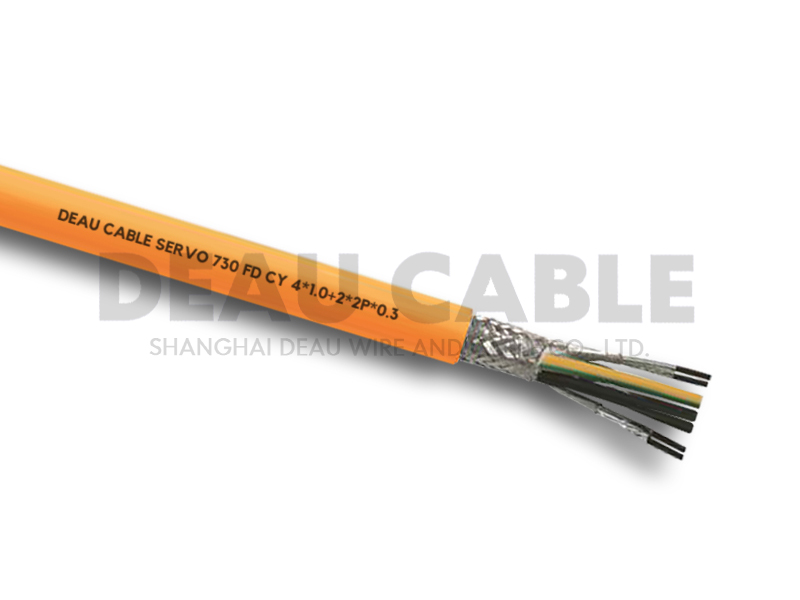

雙屏蔽伺服信號電纜 4*1.0+2*2p*0.3

時間：2021/04/28　點擊量：69

移動安裝伺服屏蔽電纜

產品結構

導線： 導體為多股超細精絞無氧銅絲，符合CDE0295CLASS 6標準

絕緣： PVC/D型聚氯乙烯絕緣符合GB5023.1與GB/T8815，TPE

芯線結構: 成對的屏蔽控制和電源雙絞線防扭結分層

顏色代碼: 絕緣線芯的識別應參符合GB/T5023.1中要求之4.2， 選用顏色識別或數字識別,若帶有黃綠組合色分布在線芯最外層

屏蔽: 鍍錫絲銅網編織屏蔽

護套: PVC/ST9聚氯乙烯護套，TPE,PUR

應用標準: GB5023.7 、 60227 IEC 75、 HD21.13

技術參數

額定電壓： U0 / U 300 / 500V

測試電壓： 絕緣厚度≤0.6:1500V, ＞0.6MM的:2000V  成品測試:2000V

最小彎曲半徑

固定敷設：6×D (電纜外徑)

移動安裝：12×D(電纜外徑)

使用溫度

固定敷設：-40℃至+105℃

移動安裝：-25℃至+105℃

耐油測試： 符合IEC60332-1-2+EN60332-1-2

阻燃測試： 通過GB18380.12試驗

特性與符合性

移動特性:敷設行程: 80m,加速度60m/S2,移動速度10m/S 彎曲壽命： 30次/分鐘,＞500萬次

特性： 可根據客戶要求定做彩色線芯或編碼線芯。機械性能良好、 高度柔軟。 彎曲壽命比普通安裝線要長， 但不作為有強力牽引的拖鏈電纜使用。 用于拖鏈時設計使用壽命為500萬次的循環彎曲。

產品具有防水、 防油、 耐寒、 阻燃等特點。 屏蔽電纜用于有中等水平電磁干擾場合。

符合認證: CE

典型應用

高柔性拖鏈電纜應用于帶伺服驅動的智能工業,例如自動化技術,機器制造,工業機器人和工廠得構造,動力設備,控制和制造工程,處理系統,汽車制造工廠 ,木材加工中心線路,符合DESINA的彩色編碼。
